Rack & Pinion Drive - KRP+ DRP+

Accionamentos piñón cremallera - KRP+ DRP+

Mechanically preloaded

DualDRIVE units achieve the preload by torsionally winding one pinion against the other. One pinion is considered fixed and the other spring loaded. This system is driven by only one motor and doesn’t require any special motor controller. The preload is obtained with a REDEX patented preloading system .

Electrically preloaded

TwinDRIVE units achieve the preload by “electrical braking” one pinion against the other. One pinion is considered as the driving pinion, while the other is braking.

This system requires two motors and a special motor controller to handle the preload.

KRP+ DRP+

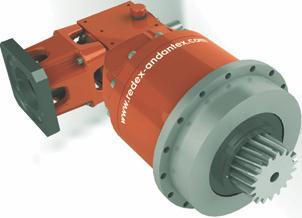

Universal housing

Carcasa universal

“KIT” solution

Solución “KIT”

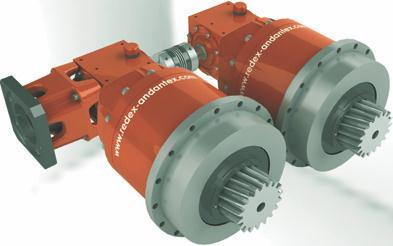

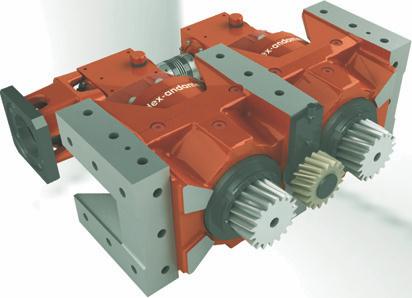

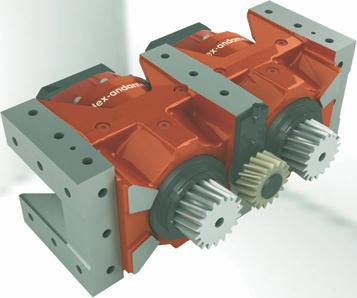

DualDRIVE

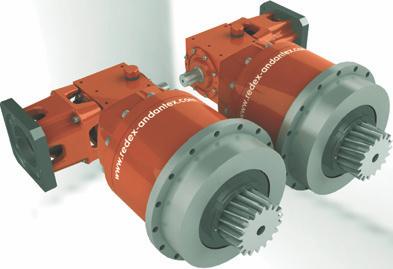

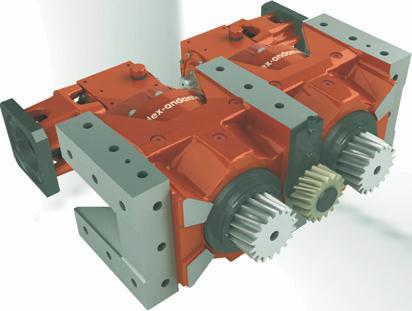

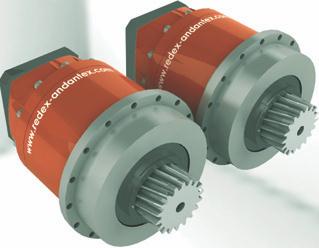

TwinDRIVE

M1 M2

M1 M2

Braking force

Driving force

Pinion 1 Pinion 2

Rack

Spring force

Spring force + driving force

Pinion 1 Pinion 2

Rack

Spring load

Planetary stage

A GLOBAL RANGE

UNA GAMA COMPLETA

Electrical preload

Precarga eléctrica

Las unidades TwinDrive están precargadas eléctricamente. La precarga se alcanza mediante un “frenado eléc-trico” de un piñón respecto al otro. Un piñón realiza la función motriz y el otro de frenado.

Este sistema requiere dos motores y un control electró-nico para la gestión de la pre-carga.

Mechanical preload

Las unidades DuaDRIVE están precargadas mecánicamente.

La precarga se alcanza mediante un par de torsión entre los dos piñones. Un piñón se considera fijo y el otro cargado elásticamente.

Este sistema se acciona con un solo motor y no requiere un control electró-nico específico de precarga. Este sistema de precarga ha sido patentado por REDEX.

Precarga mecánica

M

Mechanical preload

Bevel gears stage

Planetary stage
