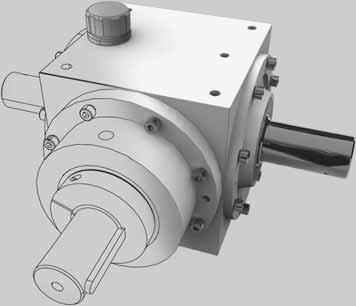

Z Series - Right angle Spiral Bevel Gearboxes

Série Z - Renvois d’angle

OVERVIEW PRESENTATION

CONCEPTION ET FABRICATION DE HAUTE QUALITE

Large gamme de rapports de réduction

Utilisation comme réducteur ou Multiplicateur

Engrenages spiro-coniques

Acier allié cémenté-trempé. Les pignons sont frettés sur les arbres pour éviter tout risque de déformation des clavette. Le taillage de pignons en qualité HPG-S (Klingelnberg) est disponible sur demande pour permettre d'améliorer à la fois la capacité de charge, de diminuer le niveau de bruit et pour augmenter la durée de vie.

Jeu angulaire réduit et très bon homocinétisme

Jeu angulaire réduit à 3' d'arc sur demande (*)

Rendement de 95 à 99 %

Réversibilité totale du mécanisme

Roulements à rouleaux coniques

Capacité de charges radiales et axiales élevées, ainsi qu'u-ne grande rigidité torsionnelle

Niveau d'étanchéité standard réalise à base de joints Viton(**)

Haute vitesse et haute température - Joint simple ou double joint - avec ou sans lèvre anti-poussière

Etanchéité spéciale

Une version spéciale "sans joints" est disponible en standard : maintenance extrêmement réduite, haute vitesse, meilleur rendement, température plus faible à l'intérieur et à la surfa-ce des appareils

Refroidissement spéciaux

Certification ATEX sur demande

Fichiers CAO / DAO disponibles sur demande (DXF) (*) sauf taille Z08

(**) marque depose de E.I. DuPont Co

HIGH QUALITY DESIGN AND MANUFACTURE

Large range of gear ratios

For use as reducer or multiplier

Spiral bevel gears

Case hardened alloy steel. Gears are shrunk fit onto shaft to eliminate key fretting

HPG-S (Klingelnberg) gear cutting and finishing technology on request, offering the combined benefits of heavy duty, low noise and very long life.

Low Backlash and transmission error

As low as 3 arc.min on request (*)

Efficiency of 95 - 99 %

Fully reversible direction of rotation

Taper Roller bearings

High radial and axial load capacity combined with high torsional rigidity

Standard sealing with Viton(**) seals

High speed / high temperature - Single or double seals - with or without dust lip

Special sealing

Labyrinth seals available : no maintenance, higher speed, better efficiency, lower temperature inside and outside.

Special cooling

Compliance with ATEX standards on request

CAD files available on request (DXF)

(*) except for size Z08

(**) registered trademark of E.I. DuPont Co
