BD SERIES - Single Position Jaw Clutches

SERIE BD - Boites débrayables

CONTENTS

SOMMAIRE DETAILLE

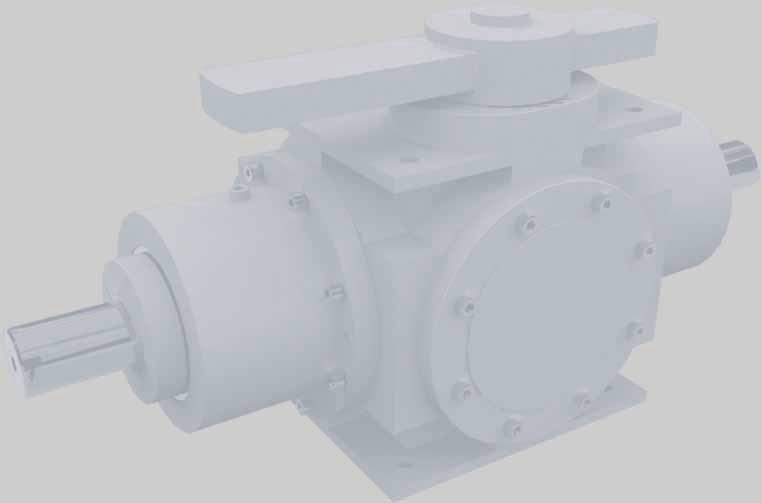

BD SERIES - Single-Position Jaw Clutches

Power transimission disconnection system using high-strength jaws

Engagement / disengagement : Single position (each 360°)

BD Series : coaxial input and output shaft

ZDB - RDB, ZDT - RDT : input and output shaft at 90° (bevel gearbox versions)

Remote control : manual, with a lever, or remote control with pneumatic cylinder

Working position : horizontal

Position checking : by electric switches (300 V - 10 Amp) two double switches NO / NC

Engagement / Disengagement must be made when the machine is stopped

Lubrication : oil splash

SERIE BD - Boites debrayables

Boîtes débrayables à système de crabots

Indexation : tous les 360° (position angulaire unique)

Type BD : arbres coaxiaux

Types RDB et RDT : arbres orthogonaux

Commande : manuelle, par levier, ou à distance, par vérin pneumatique.

Position de travail : horizontale

Contrôle de position : par contacteurs électriques (300 V - 10 A, 2 contacts doubles ouvert/fermé).

Le crabotage et le décrabotage doivent s’effectuer obligatoi-rement à l’arrêt.

Lubrification : par barbotage à l’huile

OVE DIM DIM

DIMENSIONS AND TORQUE ZDT 82

ES

DIMENSIONS ET COUPLES ZDT
