Page 102 - Industrial Gearboxes

102

www.andantex.com

D SERIES - Differential Phase Shifters SERIE D - Différentiels Positionneurs

CONTENTS

SOMMAIRE DETAILLE

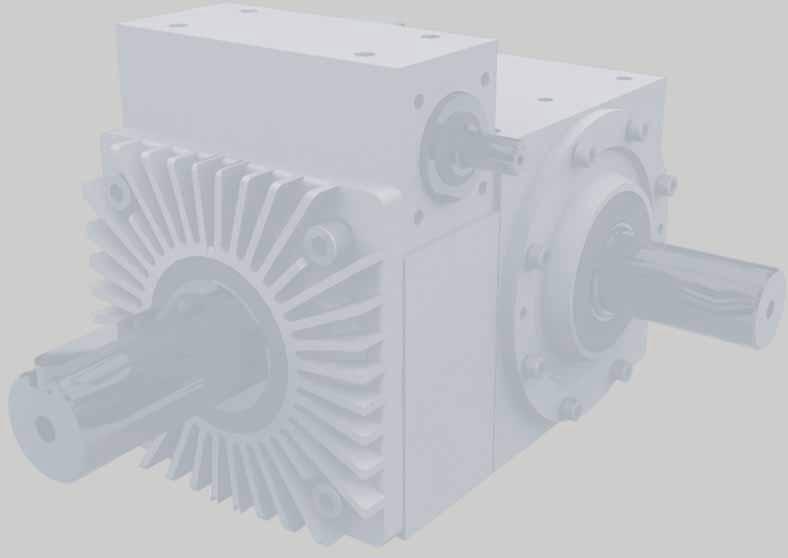

D SERIES - Differential Phase-Shifters

The Differential Phase-Shift gearbox is the heart of a registra-tion control system.

The design allows the angular position of the output shaft to be accuraltely adjusted for error correction relative to the input shaft.

In-line and Right-angle versions are available.

With the addition of a motor and an electronic control, a fully automated registration control system can easily be achieved.

SERIE D - Différentiels Positionneurs

Les positionneurs à différentiels REDEX, série DLO et DR, permet-tent de corriger, en marche comme à l’arrêt la position angu-laire d’un arbre machine par rapport à un élément ou un mou-vement de référence.

Les différents modèles sont particulièrement étudiés pour réali-ser des systèmes de positionnement ou de calage de registre, sur des équipements où l’espace disponible et l’encombre-ment recherché sont limités, et pour lesquels les possibilités d’implantation sont multiples.

103

104 105 106 SPECIFICATIONS 107 CHARGES RADIALES 108 ENCOMBREMENTS DLO 109 ENCOMBREMENTS DLO.D 110 ENCOMBREMENTS DR 111 OPTION FLASQUE BRIDE EN SORTIE 112 LUBRIFICATION 113

OVERV DESIGN SELECT ORDER POWER

CHARACTERISTICS 107 RADIAL LOADS 108 DLO DIMENSIONS 109 DLO.D DIMENSIONS 110 DR DIMENSIONS 111 OPTIONAL OUTPUT MOUNTING FLANGE 112 LUBRICATION 113
