Page 60 - Industrial Gearboxes

OVERVIEW SIZING &

POWER & TORQUE, LUBRICATION 62 DIMENSIONS 63

60

www.andantex.com

C SERIES - Spiral Bevel Gearboxes

SERIE C - Renvois d’angle

CONTENTS

SOMMAIRE DETAILLE

60 61 PUISSANCES ET COUPLES, LUBRIFICATION 62 ENCOMBREMENTS 63

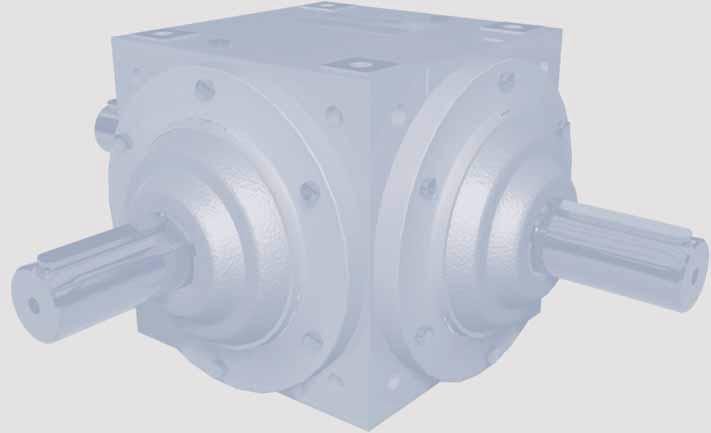

C SERIES - Spiral Bevel Gearboxes

Cost effective design

- 3 sizes : 12 - 16 - 20

- 3 models : A : output on the left

B : output on the right C : double output shaft

- 2 speed ratios : 1 and 2

- Same dimensions for all ratios

- High strength aluminium alloy cubic design - Integrated bearing housing : compact dimension - Same pilot diameter on mounting faces n1 et n2 - Mounting holes identical on all 6 faces

- Spiral bevel gears hardened, tempered and ground - Similar properties irrespective of rotation direction - Multi-position lubrication plugs with synthetic oil

SERIES C - Renvois d’Angle Spiro-coniques

Conception simplifiée et économique

- 3 tailles : 12 - 16 - 20

- 3 modèles : A : sortie à gauche

B : sortie à droite C : double sortie

- 2 rapports de vitesse : 1 et 2

- Encombrement identique pour tous les rapports - Carter cubique en aluminium allié, haute résistance - Palier n1 intégré : entraxe B réduit - Centrage de fixation identique côté n1 et n2 - Fixation par trous taraudés identiques sur les 6 faces - Pignons Spiro-conques : cémentés, trempés, rodés - Utilisables dans les deux sens de rotation

- Lubrification huile synthétique, orifices multi-positions
